特徴

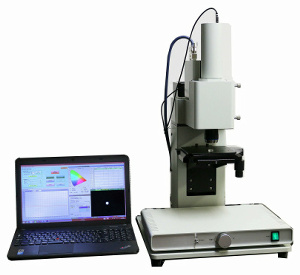

・レンズ・平面反射率測定機LRMS−R(380〜1050nm)
・レンズ、平面反射・平面、透過率測定機LRMS-P(380〜1050nm)
・反射型対物レンズを使い、薄いサンプルも測定
・被検物のピント調整はオートフォーカスを採用、作業者の技能、作業者によるバラツキ等を軽減する
  (面頂あわせの自動測定も可能)
・対物レンズのWDが長く、球面レンズの縁測定がより可能
・電源は100v〜240v自動切換え方式

仕様
  仕様概要
 ・LRMS-R.Pピント合わせ:電動駆動(オートフォーカス付)
 ・LRMS-Pは反射・透過測定・偏光測定も出来ます
 ・高反射率(約25%以上)の標準反射板はオプションとなります。

機 種 LRMS−200R.P
測光波長範囲 380〜1050nm
測定方法 比較測定:反射(R)、反射・透過測定(P)
試料の曲率半径 反射測定±1R〜∞
試料の最小厚さ 平面0.3mm(観察径Φ20μm)
試料の測定範囲 反射測定:Φ20μm、Φ40μm(15×)ピンホール切り替え
透過測定:約Φ1.5mm
試料の最小厚さ 平面0.3mm(Φ20μm)
反射再現性(3σ)
透過再現性(2σ)
±0.02%(430〜1010nm)±0.2%(左記以外)
±0.2%(430〜900nm)±1%(左記以外)
対物レンズ 反射測定:反射対物レンズ15×(WD23.8mm)透過測定(P):反射対物レンズ無し
対物レンズ切り替え方式 P:レボルバー式(反射測定⇔透過測定)
表示分解能 1nm
測定時間 数秒〜十数秒(ピンと合わせ時間は除く)
膜厚測定 3層(反射のみ)
光源 ハロゲンランプ(メーカー公称値2000H)
ピント合わせ(標準) R.P:カメラ(デジタルフォーカス、オートフォーカス付)
偏光測定試料の大きさ P:平面 □50mm厚さ5mm以下
ステージストローク R.P:X70mm×Y50mm×Z90mm(電動駆動)
ステージ搭載重量 R.P:約3Kg以下
試料の大きさ (反射測定)約Φ150mm (透過測定)約□50mm
本体大きさ(概算) ベース 450×450mm 高さ800mm以下
本体装置重量(概算) 30Kg(機種により違いが有ります)
入力電圧 100v〜240v 50/60Hz
コンピュータ メーカー指定パソコン(オプション)    機種選定条件有
面頂合わせ R.P:モニター目視合せ、オプション:X.Y.Zオートフォーカス
平面偏光測定 オプション
高反射基準レファレンス オプション
レンズ縁測定治具3種 オプション (1:Φ5〜Φ50mm、2:Φ5〜Φ90mm、3:Φ5〜Φ120mm)
標準付属品 スペアーランプ 1、標準反射板(BK-7) 1、波長校正 1、
ヒューズ 1、ビニールカバー 1、収納箱
特注品も承ります。  お問い合わせいただきましたら販売店よりご連絡申し上げます。
仕様・外観等お断りなく変更することがあります。
